1——甲醇供应泵

2——低压换热器

3——混油除气罐

4——甲醇循环泵

5——高压换热器

6——带DBB双联滤器

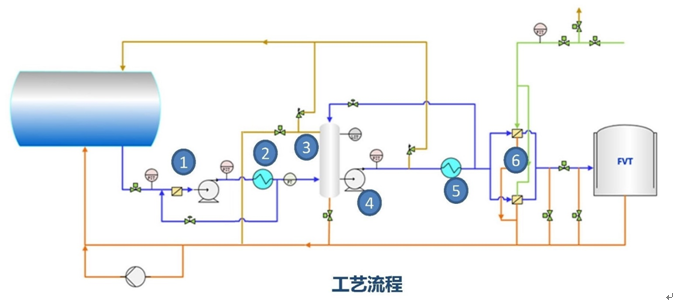

主要流程：

1、存储在甲醇燃料舱中的甲醇液体经过甲醇供应升压后进入低压换热器，将燃料升温。

2、燃料进入混油除气罐，混油除气罐用于储存、排放甲醇燃料加热加压过程中产生的气体。应维持罐内压力不低于设定值，保障燃料供应压力的稳定。

3、燃料进入双联手动过滤器，滤器的过滤室一备一用，过滤绝对精度为10 微米，可以去除甲醇燃料中存在的所有可能导致发动机损坏的颗粒。

4、经过滤后的甲醇燃料液体进入高压换热器，将燃料进一步升温，然后进入FVT分配后供发动机使用。
